Czterodrogowy zawór mieszający Termojet, DN25, kvs-12 gwint wewnętrzny

Termojet DN25 czterodrogowy obrotowy zawór mieszający — kluczowy element ochrony kotła na paliwo stałe, pelety lub gaz przed korozją kondensacyjną. Gwint wewnętrzny Rp 1", współczynnik przepływu Kvs 12 m³/h, ciśnienie robocze PN 10 bar, zakres temperatur –10…+110°C. Korpus — mosiądz CW617N, uszczelnienia EPDM. Zawór jednocześnie realizuje dwa zadania: miesza gorącą wodę z kotła do rurociągu powrotnego i reguluje temperaturę zasilania obwodu grzewczego.

Zasada działania

Zawór posiada cztery króćce: K+ — zasilanie z kotła, K– — powrót do kotła, H+ — zasilanie obwodu, H– — powrót z obwodu. Przy obrocie grzybka o 90° oba strumienie są regulowane jednocześnie. Gdy z obwodu napływa zimny powrót — zawór domieszkowuje część gorącego zasilania do rurociągu K–, podnosząc temperaturę powrotu przed wejściem do komory spalania. Jednocześnie — obniża temperaturę zasilania H+ przez mieszanie gorącego z powrotnym.

Dlaczego jest to krytyczne dla kotła na paliwo stałe: gdy temperatura powrotu spada poniżej punktu rosy (60–65°C dla drewna), w komorze spalania kondensuje się wilgoć — korozja, smoleniek, drastyczne skrócenie żywotności. Zawór czterodrogowy gwarantuje, że kocioł zawsze otrzymuje powrót powyżej niebezpiecznego progu.

Zastosowanie

• Kocioł na paliwo stałe (drewno, pelety) do 30 kW. DN25, Kvs 12 — optymalny rozmiar dla kotłowni o mocy 15–30 kW: ochrona przed kondensatem i smoleniokiem podczas rozgrzewania instalacji lub pracy przy częściowym obciążeniu.
• Niekondensowalny kocioł gazowy. Utrzymanie temperatury powrotu powyżej 55°C w celu ochrony wymiennika ciepła przed osadami i korozją.
• Kocioł + zasobnik buforowy. Zawór 4-drogowy steruje przepływem między kotłem, akumulatorem ciepła a obwodem — kocioł nie otrzymuje zimnej wody z zasobnika buforowego.
• Piec z obwodem wodnym. Ochrona przed uderzeniem cieplnym podczas rozpalania — dopóki instalacja jest zimna, zawór recyrkuluje gorący czynnik grzewczy w kotle.
• Instalacja biwalentna (pompa ciepła + kocioł). Zawór steruje domieszkowaniem przy podłączeniu rezerwowego kotła — kocioł nie otrzymuje zimnego powrotu z obwodu pompy ciepła.

Zalety Termojet DN25

• Kvs 12 w rozmiarze DN25 — wyższa przepustowość dla kotłowni do 30 kW: mniejszy opór hydrauliczny przy standardowym DN.
• Korpus mosiężny CW617N — odporność na korozję i precyzja wykonania na poziomie czołowych odpowiedników.
• Moment grzybka poniżej 3 Nm — kompatybilny z siłownikami 6 Nm z dwukrotnym zapasem momentu.
• Uszczelnienia EPDM — odporność na czynniki grzewcze na bazie glikolu i podwyższone temperatury.
• Zamiennik importowanych zaworów czterodrogowych DN25, standardowy gwint Rp 1".

Kompatybilne siłowniki

Moment grzybka zaworu DN25 — poniżej 3 Nm. Wszystkie wymienione siłowniki mają dwukrotny zapas momentu:

• Siłownik elektryczny Termojet 401N (3-punktowy, 230V) — szybka regulacja do prostych schematów kotłowni.
• Siłownik elektryczny Termojet 405N (3-punktowy, 230V) — czas skoku 60 s, standardowy wybór dla większości kotłowni.

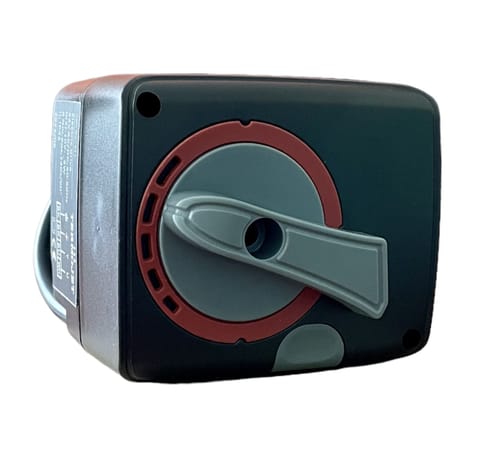

• Siłownik elektryczny Termojet 411 (0–10V, 24V) — do regulacji pogodozależnej i integracji ze smart home.
• Siłownik-sterownik Termojet 413 — autonomiczny napęd z wbudowanym czujnikiem i sterownikiem: utrzymuje zadaną temperaturę powrotu bez osobnego sterownika.

Zawór i pompa ciepła

W instalacjach biwalentnych, gdzie pompa ciepła jest głównym źródłem ciepła, a kocioł na paliwo stałe lub gazowy — rezerwowym, zawór czterodrogowy Termojet DN25 zarządza podłączeniem kotła bez ryzyka korozji kondensacyjnej. Przy włączeniu kotła w zimną instalację zawór recyrkuluje czynnik grzewczy wewnątrz obwodu kotłowego do osiągnięcia bezpiecznej temperatury powrotu.

Często zadawane pytania

Po co zawór 4-drogowy, skoro istnieje 3-drogowy?
Zawór 3-drogowy albo miesza temperaturę zasilania, albo chroni powrót — ale nie jednocześnie. Zawór 4-drogowy rozwiązuje oba zadania w jednym korpusie: domieszkuje gorącą wodę do rurociągu powrotnego (ochrona kotła) i jednocześnie reguluje temperaturę zasilania obwodu. Dla kotłów na paliwo stałe — zasadnicza różnica.

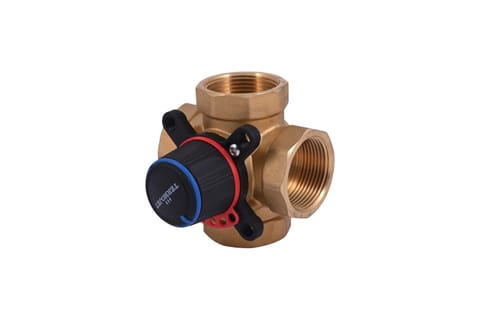

Czym DN25 Kvs 12 różni się od DN32 Kvs 18?
DN25 — dla kotłowni o mocy do 30 kW. DN32 Kvs 18 — dla większych instalacji 30–60 kW. Wybierz DN zgodnie z mocą kotła i obliczonym przepływem czynnika grzewczego.
