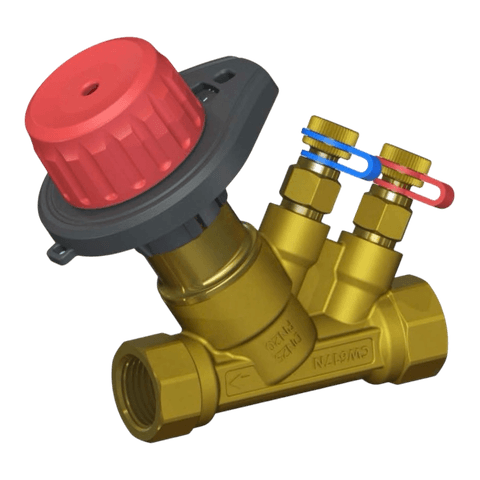

Statyczny zawór równoważący Termojet SBV DN20 (Rp 3/4")

Statyczny zawór równoważący Termojet SBV DN20 — ręczna armatura regulacyjna do precyzyjnego hydraulicznego równoważenia systemów grzewczych i chłodniczych średniej mocy. Przyłącze Rp 3/4" (gwint wewnętrzny), współczynnik przepływu Kvs 5,39 m³/h przy czterech obrotach wrzeciona, ciśnienie nominalne PN 20 (20 bar), zakres temperatur –20…+120°C. Korpus — mosiądz CW617N, uszczelnienia EPDM, kompatybilność z glikolem do 50%. Zawór łączy równoważenie, nastawę wstępną, pomiar i odcięcie w jednym węźle.

Zasada działania

Zawór montowany jest na rurociągu powrotnym równoważonego obiegu lub pionu. Nastawienie przepływu odbywa się przez obrót wrzeciona: maksymalna przepustowość Kvs 5,39 m³/h jest osiągana przy czterech pełnych obrotach od pozycji zamkniętej. Wbudowane króćce pomiarowe umożliwiają podłączenie manometru różnicowego bezpośrednio w punkcie pomiarowym — bez dodatkowych elementów montażowych. Po osiągnięciu obliczonego przepływu pozycja wrzeciona zostaje zablokowana: zawór można zamykać i otwierać do celów serwisowych bez utraty nastawy. Funkcja odcięcia umożliwia izolację obiegu bez montażu oddzielnego zaworu odcinającego.

Zastosowania

• Piony w budynkach wielorodzinnych. Rp 3/4" i Kvs 5,39 to typowe parametry dla pionu obsługującego 3–6 mieszkań: równoważenie pionów eliminuje przegrzewanie górnych kondygnacji i niedogrzewanie dolnych.
• Obiegi za rozdzielaczem kotłowni. Zawór na każdej gałęzi rozdzielacza zapewnia równomierny rozdział przepływu między obiegami — ogrzewaniem podłogowym, grzejnikami i podgrzewaczem c.w.u.
• Systemy chłodzenia z wentylatorami konwektorowymi. DN20 nadaje się do równoważenia grupowych gałęzi obiegu chillera — każda strefa otrzymuje obliczony przepływ czynnika chłodniczego.
• Ogrzewanie podłogowe w dużych strefach. Do podłączenia rozdzielacza podłogowego dużej powierzchni lub równoważenia między dwoma lub trzema rozdzielaczami w jednym systemie.
• Obiekty przemysłowe i komercyjne. Biura, powierzchnie handlowe, hale produkcyjne z rozbudowanym dwururowym systemem grzewczym lub chłodniczym.

Zalety Termojet SBV DN20

• Kvs 5,39 m³/h — pokrywa przepływ czynnika grzewczego dla obiegów o mocy do 30–40 kW przy standardowej różnicy temperatur 10°C.
• PN 20 bar — podwyższone ciśnienie bez ograniczeń dla większości systemów komercyjnych.
• Zakres temperatur –20…+120°C — odpowiedni dla systemów z dowolnym rodzajem czynnika grzewczego, w tym z glikolem.
• Łączona funkcjonalność — równoważenie, pomiar i odcięcie w jednym korpusie zamiast trzech oddzielnych urządzeń.
• Mosiądz CW617N i uszczelnienia EPDM — długotrwała, niezawodna eksploatacja bezobsługowa w systemach z glikolem.

SBV DN20 i pompa ciepła

Podczas pracy pompy ciepła w trybie niskotemperaturowym (35–45°C) niezrównoważony system prowadzi do nierównomiernego rozkładu ciepła i przeciążenia pompy obiegu. Zawór Termojet SBV DN20 na każdej gałęzi rozdzielacza lub pionu umożliwia ustawienie dokładnego przepływu zgodnie z projektem — pompa ciepła otrzymuje stabilne obciążenie hydrauliczne, co zwiększa jej COP i wydłuża żywotność sprężarki.

Często zadawane pytania

Po co równoważyć system, skoro jest pompa obiegowa?
Pompa zapewnia ogólne ciśnienie w systemie, ale nie reguluje rozkładu przepływu między obiegami. Bez równoważenia czynnik grzewczy podąża drogą najmniejszego oporu — bliższe lub krótsze obiegi otrzymują nadmiar, odległe — za mało. Rezultat: nierównomierne ogrzewanie, zwiększone zużycie energii, hałas w systemie. SBV DN20 ustala wymagany przepływ w każdej gałęzi — i system działa zgodnie z projektem. Większa średnica — patrz Zawór równoważący SBV DN25 (Rp 1").

Czy zawór można zamontować na zasilaniu zamiast na powrocie?
Technicznie zawór może pracować na dowolnym rurociągu, jednak standardową praktyką jest montaż na powrocie. Pozwala to mierzyć różnicę ciśnień na całym obiegu i upraszcza serwis: przy zamkniętym zaworze obieg jest całkowicie odizolowany. Pełną gamę zaworów równoważących znajdziesz w Zawory równoważące Termojet — katalog, mniejsza średnica — Zawór równoważący SBV DN15 (Rp 1/2").
