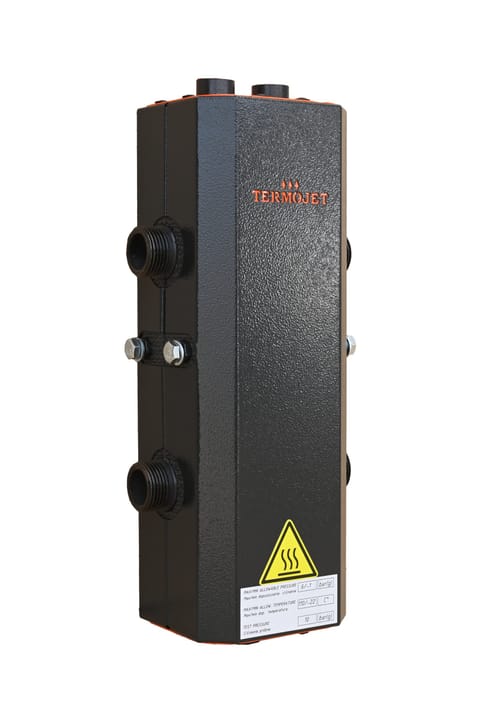

Sprzęgło hydrauliczne Termojet w obudowie termoizolacyjnej 1 1/2" SH-27

Sprzęgło hydrauliczne SH-27 w obudowie termoizolacyjnej — sprzęgło hydrauliczne Termojet z przyłączem 1½″ GZ do kotłowni o średniej i dużej mocy: do 95 kW przy ΔT=10 °C i do 145 kW przy ΔT=20 °C. Urządzenie sprawia, że obieg kotła i obiegi odbiorników są hydraulicznie niezależne, stabilizuje pracę pomp i chroni generator ciepła.

Zasada działania sprzęgła hydraulicznego: między obiegiem pierwotnym a wtórnym tworzona jest strefa niskich strat ciśnienia. Jeśli przepływ pompy kotłowej różni się od łącznego przepływu odbiorników, nadmiar czynnika grzewczego przepływa przez korpus rozdzielacza — bez wzajemnej walki pomp i skoków ciśnienia. Wbudowany separator powietrza odprowadza rozpuszczone gazy do odpowietrznika (przyłącze GW ½″), wbudowany separator zanieczyszczeń osadza zanieczyszczenia spuszczane przez zawór GW ½″. Przewidziane jest gniazdo pod czujnik temperatury GW ½″ do automatyki kotłowni.

Obszary zastosowania: kotłownie z wieloma obiegami i osobnymi pompami, kaskady kotłów, układy z kotłami na paliwo stałe, obiekty komercyjne. Dystrybucję przepływu za rozdzielaczem wygodnie realizuje kolektor K22D125.240 z wyjściami w dół w połączeniu z grupami pompowymi Termojet.

Zalety sprzęgła hydraulicznego Termojet:

• rozdzielenie hydrauliczne + separacja powietrza + osadzanie szlamu w jednym korpusie;
• stabilna różnica ciśnień — dłuższa żywotność kotła i oszczędność paliwa;
• obudowa termoizolacyjna i uchwyty do montażu ściennego w komplecie dostawy;
• stalowy korpus, gwarancja producenta.

Dane techniczne: maksymalny przepływ Gmax 9,25 m³/h, moc 95 kW przy ΔT=10 °C i 145 kW przy ΔT=20 °C, przyłącze 1½″ GZ, rozstaw osi króćców 240 mm, wysokość 550 mm, szerokość 220 mm, objętość 6,22 l.

Mniejsze i większe rozmiary dostępne są w katalogu sprzęgieł hydraulicznych Termojet: od SH-25 na 1″ do SH-28 na 2″.

Często zadawane pytania

Kiedy sprzęgło hydrauliczne jest obowiązkowe?
Gdy w układzie pracują dwa lub więcej obiegów pompowych albo przepływ pompy kotłowej znacznie różni się od łącznego przepływu odbiorników — typowa sytuacja dla kotłowni od 50 kW.

Jaką moc wytrzymuje SH-27?
95 kW przy ΔT=10 °C i 145 kW przy ΔT=20 °C przy maksymalnym przepływie 9,25 m³/h — wystarczające dla dużego domu lub obiektu komercyjnego.
