Kolektor Termojet w obudowie termoizolacyjnej 2+1 dół KSH22D125.200

Kolektor ze sprzęgłem hydraulicznym KSH22D125.200 — węzeł Termojet „2 w 1”: kolektor rozdzielczy na 2+1 obiegi z wyjściami w dół, zintegrowany ze sprzęgłem hydraulicznym SH-26 w jednej obudowie. Takie połączenie upraszcza montaż i oszczędza przestrzeń kotłowni: jeden węzeł jednocześnie hydraulicznie rozdziela obieg kotła i rozdziela czynnik grzewczy do odbiorców o różnych parametrach.

Zasada działania: wbudowane sprzęgło hydrauliczne tworzy strefę niskich strat ciśnienia między pierwotnym obiegiem kotła a wtórnymi obiegami odbiorców — pompy nie zakłócają wzajemnie swojej pracy, każdy obieg otrzymuje swój obliczeniowy przepływ. Część kolektorowa rozdziela przepływ na obiegi z rozstawem osi 125 mm pod grupy pompowe. Dodatkowo węzeł oczyszcza czynnik grzewczy: wbudowany separator powietrza odprowadza mikropęcherzyki do odpowietrznika (przyłącze GZ ½″), a separator zanieczyszczeń zbiera zanieczyszczenia odprowadzane przez zawór GZ ½″.

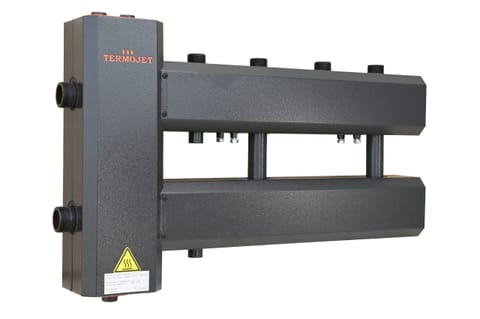

Wyjścia w dół są wygodne, gdy trasy rurowe obiegów przebiegają poniżej belki zbiorczej lub kocioł jest umieszczony powyżej kolektora. Przykładowe scenariusze z wykorzystaniem kolektora KSH22D125.200: budynek z ogrzewaniem podłogowym, grzejnikami i zasobnikiem c.w.u.; systemy z kotłem na paliwo stałe. Na wyjścia montuje się np. grupę pompową GP-46 z zaworem termostatycznym; wersja z wyjściami w górę — KSH22G125.200.

Zalety KSH od Termojet:

• jeden węzeł zamiast osobnego sprzęgła hydraulicznego i kolektora — mniej rur, złączek i czasu montażu;
• separacja powietrza i szlamu — ochrona kotła i pomp przed korozją i zużyciem;
• obudowa termoizolacyjna i uchwyty do montażu ściennego w zestawie dostawy;
• gwarancja producenta.

Dane techniczne: liczba wyjść — 2+1 (w dół), maksymalna moc 60 kW przy ΔT=10 °C i 95 kW przy ΔT=20 °C, maksymalny przepływ Gmax 6,35 m³/h, przyłącze kotła — 1¼″, przyłącze obiegów grzewczych — 1″, rozstaw osi — 125 mm.

Inne konfiguracje — w katalogu kolektorów ze sprzęgłem hydraulicznym Termojet.

Często zadawane pytania

Po co kolektorowi wbudowane sprzęgło hydrauliczne?
Sprawia, że obieg kotła i obiegi odbiorców są hydraulicznie niezależne: pompy nie „walczą” ze sobą, kocioł pracuje stabilnie i dłużej służy.

Jak serwisować separator zanieczyszczeń?
Osad gromadzi się w dolnej części obudowy i jest okresowo odprowadzany przez zawór montowany na przyłączu GZ ½″ — bez demontażu węzła.
