Bezprzewodowy system strefowego sterowania ogrzewaniem domu
Bezprzewodowe sterowanie strefowe pozwala utrzymywać osobną temperaturę w każdym pomieszczeniu bez prowadzenia kabli — rozwiązanie dla domów po remoncie. Omawiamy schemat i urządzenia.
W przeciwieństwie do przewodowego systemu strefowego sterowania ogrzewaniem system bezprzewodowy pozwala ustawiać i utrzymywać indywidualną temperaturę w różnych strefach lub pomieszczeniach domu bez prowadzenia kabli.
Protokoły komunikacji: Zigbee i Wi-Fi
Elementy systemu są sterowane zdalnie za pomocą dwóch protokołów komunikacji: Zigbee i Wi-Fi.
Wi-Fi to znana i popularna technologia łączności bezprzewodowej, która pozwala urządzeniom łączyć się z internetem za pomocą fal radiowych.
Bezprzewodowy protokół Zigbee został opracowany specjalnie dla urządzeń automatyki, zwłaszcza w systemach inteligentnego domu. Zapewnia energooszczędną wymianę danych między urządzeniami, dobrze się skaluje i jest odporny na zakłócenia.
Kiedy wybrać system bezprzewodowy
Niewątpliwą zaletą systemu bezprzewodowego jest możliwość montażu podczas modernizacji ogrzewania w domu, w którym wykończenie jest już zrobione, a domownicy mieszkają.
Schemat bezprzewodowego systemu sterowania strefowego

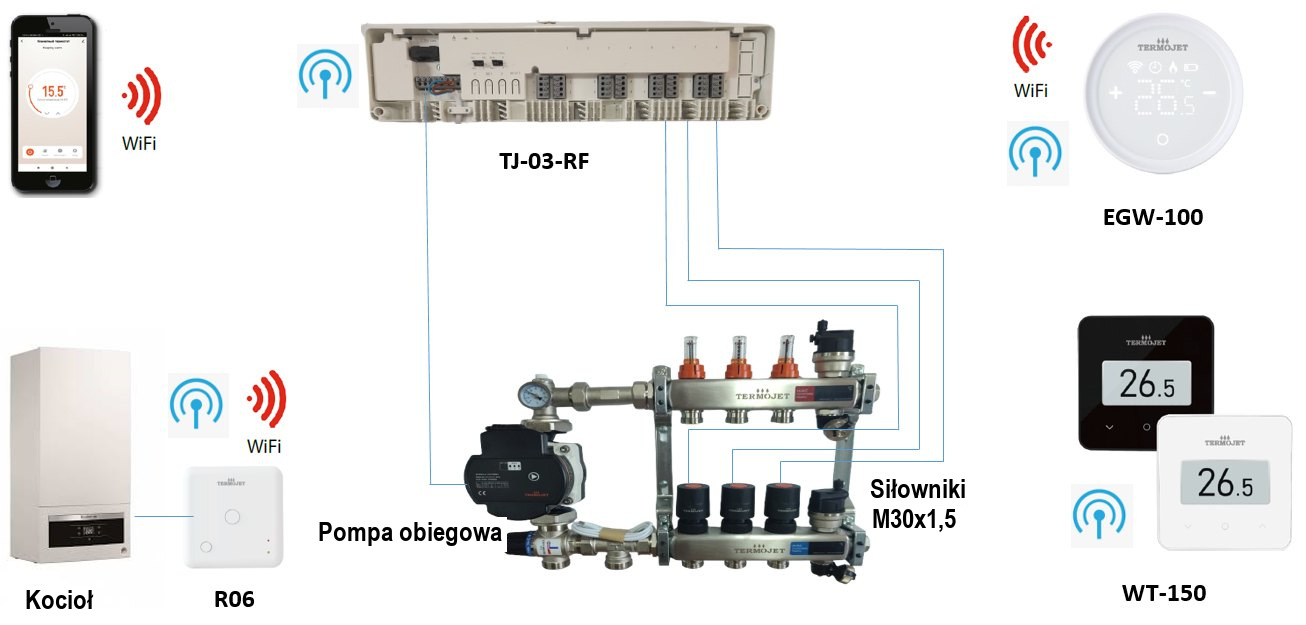

Typowy schemat bezprzewodowego systemu sterowania strefowego wygląda tak:
Główne elementy systemu i ich funkcje
- EGW-100 — hub (centralny sterownik, czyli bramka). Główne urządzenie systemu bezprzewodowego: łączy wszystkie elementy w jedną sieć i pełni rolę „mostu” między urządzeniami bezprzewodowymi pracującymi na sygnale radiowym Zigbee 868 MHz a Twoją domową siecią Wi-Fi.
- TJ-03-RF — 8-strefowe bezprzewodowe centrum przełączania. Steruje temperaturą maksymalnie w 8 strefach i 16 siłownikami, a także pompą obiegową i kotłem, współpracując z bezprzewodowymi regulatorami pokojowymi. Jeden hub EGW-100 na jedno centrum przełączania TJ-03-RF.
- WT-150 — bezprzewodowy regulator pokojowy. Precyzyjnie kontroluje temperaturę w swojej strefie i przesyła polecenia sterujące do centrum przełączania TJ-03-RF.
- Siłowniki M30x1,5 — otwierają i zamykają obiegi rozdzielacza (sterowanie dwupołożeniowe), sterując odpowiednimi zaworami rozdzielacza ogrzewania podłogowego.
- Pompa obiegowa — zapewnia cyrkulację czynnika grzewczego, zasilana napięciem 230 V z wyjścia centrum przełączania.
- Kocioł — źródło ciepła, sterowany przez styk bezpotencjałowy.
- R06 — odbiornik łączności bezprzewodowej Wi-Fi. Zapewnia zdalne sterowanie kotłem za pomocą sygnału bezpotencjałowego. Obsługuje oba protokoły — Zigbee i Wi-Fi. Zasilanie — 230 V, 50 Hz.
- Smartfon — zdalnie steruje bezprzewodowym systemem strefowym przez aplikację Smart Life przez Wi-Fi.
Najważniejsze wnioski
- Strefowy system sterowania ogrzewaniem zmniejsza zużycie energii cieplnej, ponieważ ogrzewane są tylko strefy używane w danej chwili.
- Większy komfort każdego domownika dzięki indywidualnej kontroli temperatury w różnych strefach.
- Pełna automatyzacja i zdalne sterowanie wszystkimi procesami, co jest bardzo wygodne w codziennej eksploatacji.
Budujesz nowy dom i możesz poprowadzić kable? Porównaj z przewodowym systemem sterowania strefowego opartym na centrum przełączania TJ-03-C i termostatach HT-120/HT-130. Wszystkie urządzenia znajdziesz w dziale Sterowanie strefowe.
